一、  多画面监测报警系统介绍

       高标清多画面监测报警系统支持音频、CVBS、SD/ HD-SDI、HDMI、QAM/QArkcgK（RF）、ASI（AVS+、MPEG/H.264)、IP封装流媒体（UDP、RTP、HTTP、RTSP、RTMP、HLS）等多种输入接口和传输方式/协议，支持多种编码格式（MPEG2、MPEG4、H.264、H.265、AVS+、MPEG-Ⅰ/Ⅱ/Ⅲ、AC3、AAC、DRA）的实时解码，可实现高/标清、4K等多种节目内容的混合监测显示及报警（黑场、静帧、静音、彩条、彩场、视频丢失、音频丢失、左右声道音量过高过低），并具有全时段录制、监测时段录制以及异常报警录制功能，支持录制视频回放再监看，支持 RF、IP、ASI 信源通过对 TR101 290 标准判断码流在传输中可能出现的问题和故障，可广泛应用于广电播出机房、DVB、IP、OTT流媒体、安防监控等领域可以针对不同信号的特点制定个性化的监测方案。

二、  产品特点

1、支持音频、CVBS、SD/ HD-SDI、HDMI、QAM/QArkcgK（RF）、ASI（AVS+、MPEG/H.264)、IP多种传输方式以及MPEG-2、H.264、H.265、AVS+、4K等多种视频格式的混合监测显示。

2、支持全时段录制、监测时段录制、异常报警录制。

3、支持录制的视频回放时可按照日期、通道、异常点等信息快速定位和查看。

三、  应用场景

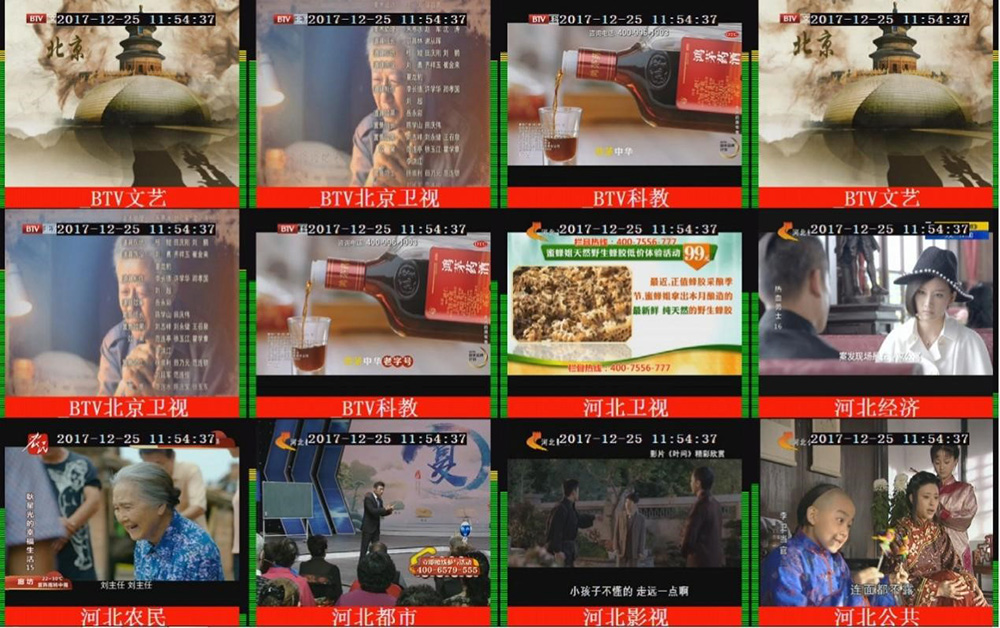

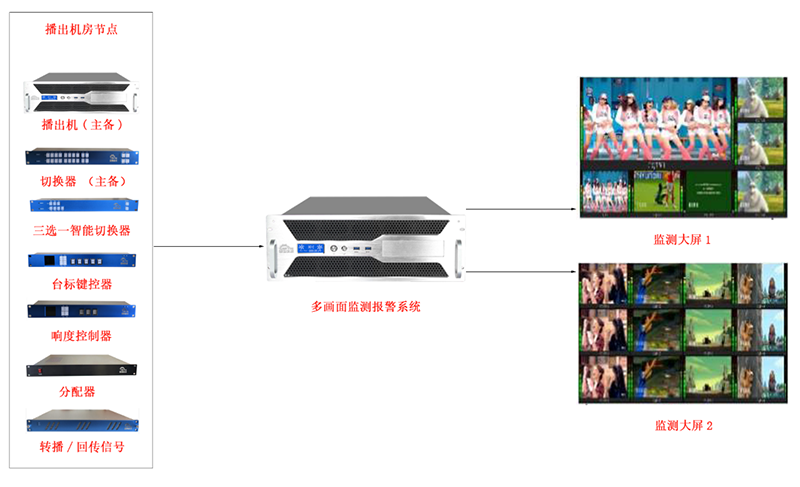

1、播出系统设备信号节点监测

  2、广电前端机房数字电视多画面监测

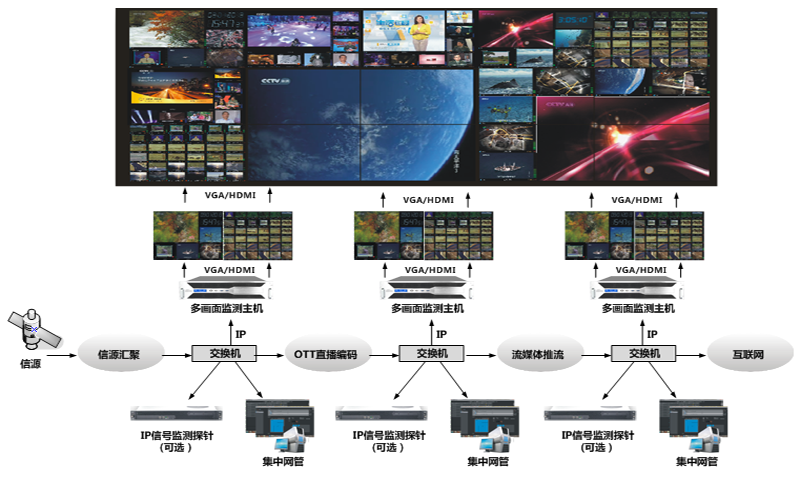

3、IPTV、OTT系统信号传输节点多画面监测

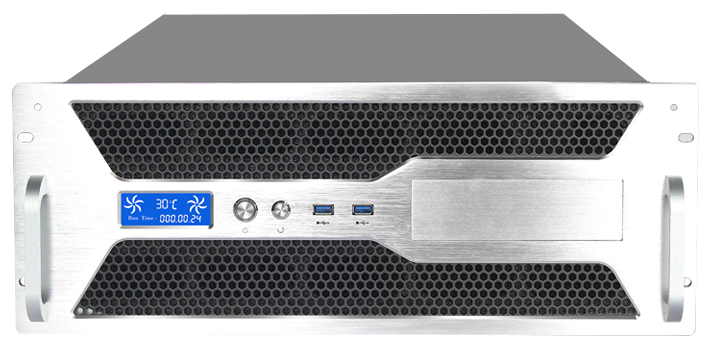

四、  配置选型

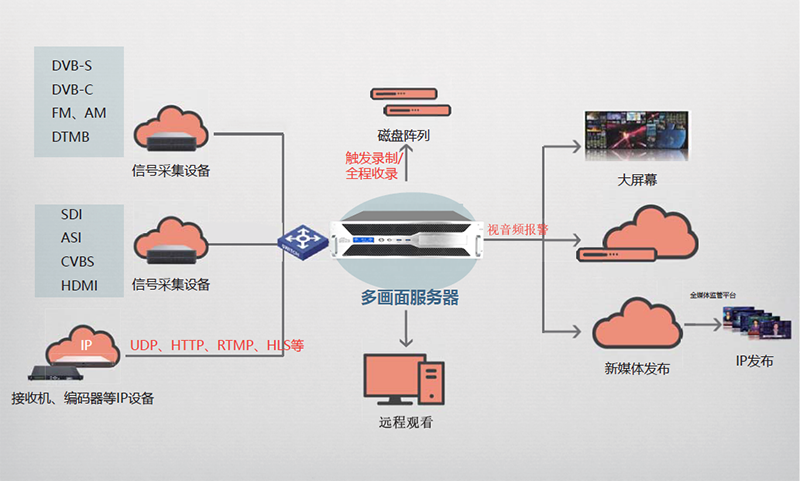

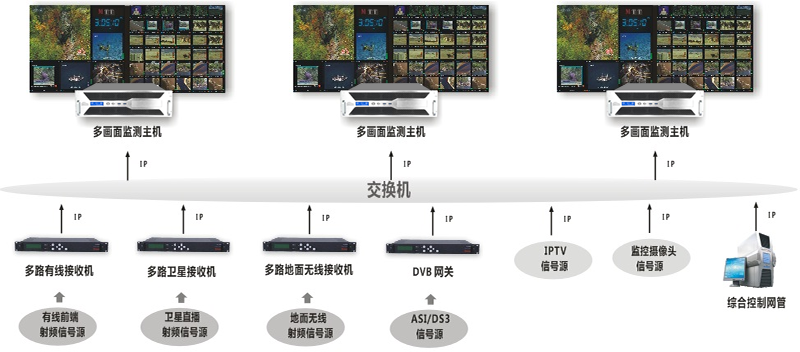

五、  应用拓扑

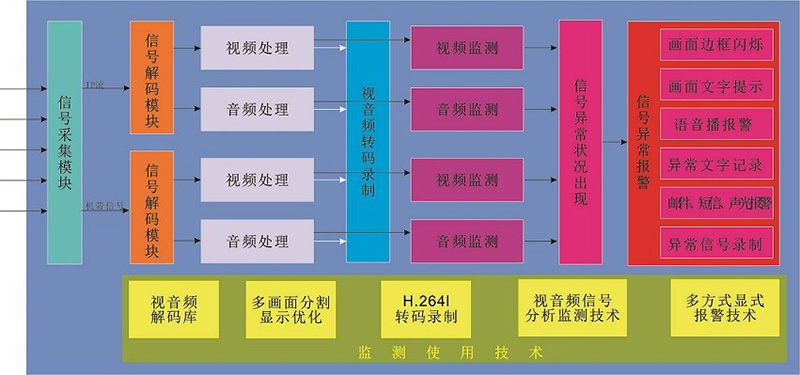

六、  功能拓扑

七、  功能

技术指标

●  支持音频、CVBS、SD/ HD-SDI、HDMI、QAM/QArkcgK（RF）、ASI（AVS+、MPEG/H.264)、IP封装流媒体（UDP、RTP、HTTP、RTSP、RTMP、HLS）等多种输入接口和传输方式/协议。

●   支持32套标清或10套高清H.264编码格式节目的画面组合显示，也支持双屏显示。

●   支持多种流媒体视音频编码格式（MPEG2、MPEG4、H.264、H.265、AVS+、MPEG-Ⅰ/Ⅱ/Ⅲ、AC3、AAC、DRA）。

● 支持视频静帧、黑场、彩条、彩场、视频丢失、音频丢失、节目加扰、音量过高过低等故障检测。

●   支持SDI信号、IP信号、ASI信号等多种信号拼接混合监测显示。

●  支持全时段录制、监测时段录制、异常报警录制三种录制模式。

●  支持 RF、IP、ASI 信源通过对 TR101 290 标准；PCR 精度、PCR 抖动、PCR 频率偏置、PCR 漂移；PID 的带宽、总带宽、有效带宽、带宽溢出；PAT、PMT、NIT、SDT 等表格；以上这些参数分析，判断码流在传输中可能出现的问题和故障。

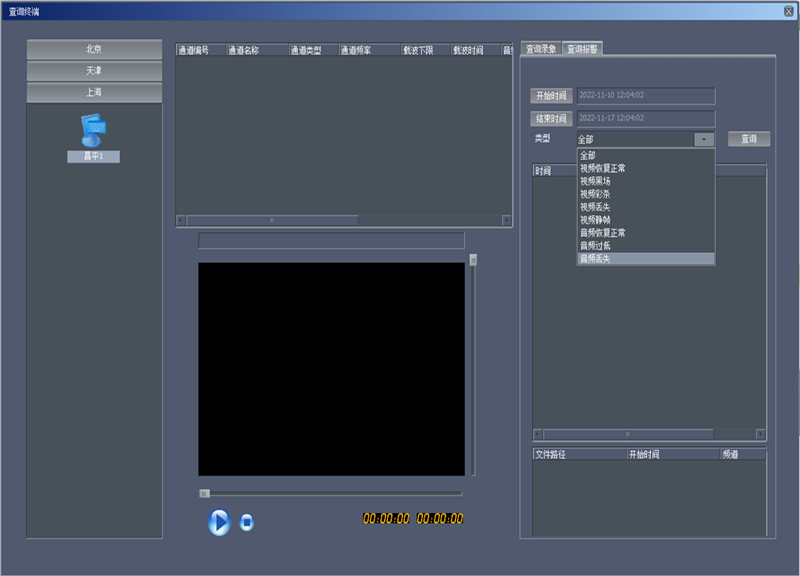

●  支持在回放时按照日期、通道、异常点等信息快速定位和查看录制的素材。

●  支持视音频报警参数的开关以及门限的设置，并支持分时段监测按需报警

●  支持报警OSD显示以及声光电等多种报警（语音报警、短信报警）方式，短信报警可指定5个不同的接收人。

●  支持子画面节目伴音监听选择以及按照比例显示和全屏幕放大显示。

●  支持多种分辨率显示模式，支持本地双屏或多屏监看以及远程监看（HTTP、UDP）。

●  支持节目伴音以彩色UV表方式显示在节目画面的左侧、右侧或两侧，并可以设置显示宽度，支持5.1声道UV表显示。

●  支持电台信号监测报警，音频可选波形和音柱两种方式。

●  支持节目名称以文本方式显示在节目画面的上方或下方，支持文字滚动显示防烧灼屏幕功能。

●  支持画面标题栏按照比例或像素大小进行设置，可自定义标题栏文字的颜色以及显示格式。

●  支持自定义软件窗口的标题及LOGO图片。

●  支持时钟窗口（数字时钟和模拟时钟）、静止图片、动画混合显示。

●  支持组合显示方案的模板功能，可以快速的配置显示方案。

●  支持手动快速自定义模板，可按照任意比例显示画面。

●  支持监测画面全屏幕显示。

TS传输监测

●  支持ETSI  TR-101 290 告警事件测量

●  支持带宽利用率和比特率查看

●  支持PCR 抖动和精度测量

●  支持基于PID的 监测和分析

●  支持PSI/SI表格重建和分析

IP传输监测

●  支持RFC 4445 媒体传输指标（MDI） 分析

●  支持RTP QoS测量：丢包、抖动、乱序、重复包、重传包

●  支持RFC3357丢包模式分析：丢包周期、最大丢包长度、最小丢包间隔

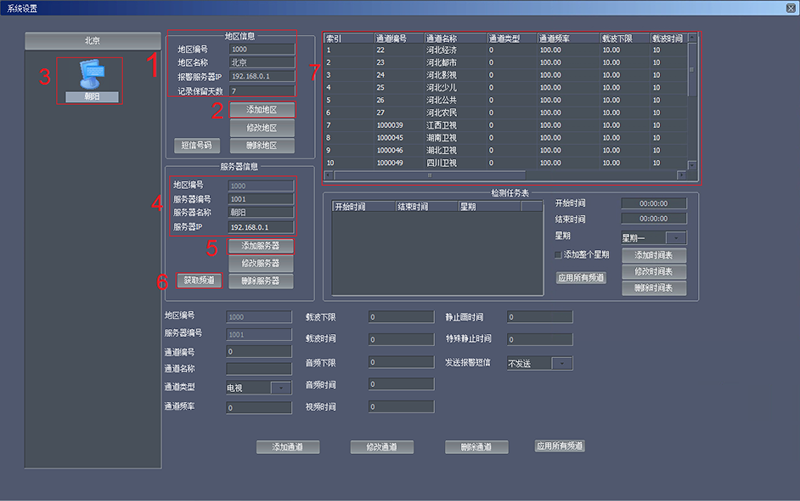

系统管理

●  支持错误日志保存和查询功能

●  支持多画面配置参数以及监测参数的导出、导入操作

●  支持中/英文两种界面显示

●  支持开机启动以及远程观看功能。
