文章来源：GY/T 368-2023《先进高效视频编码》标准

1. 图像格式

一幅图像可是一帧或一场，其编码数据由图像起始码开始，到序列起始码、序列结束码或下一个图像起始码结束。

在位流中，隔行扫描图像的两场的编码数据可依次出现，也可交融出现。两场数据的解码和显示顺序在图像头中规定。

图像的解码处理包括解析过程和解码过程。

1.1 4:0:0 格式

对于4:0:0格式，只包括Y矩阵。

亮度样本位置示例见图1。

图1 4:0:0 格式下亮度样本位置示例

1.2 4:2:0 格式

对于4:2:0格式，Cb和Cr矩阵水平和垂直方向的尺寸都只有Y矩阵的一半。Y矩阵的行数和每行样本数都应是偶数。如果图像两场的编码数据依次出现，则Y矩阵的行数还应能被4整除。

亮度和色度样本位置示例见图2。

图2 4:2:0 格式下亮度和色度样本位置示例

1.3 4:2:2 格式

对于4:2:2格式，Cb和Cr矩阵在水平方向的尺寸只有Y矩阵的一半，在垂直方向的尺寸和Y相同。Y矩阵的每行样本数应是偶数。如果图像两场的编码数据依次出现，则Y矩阵的行数也应是偶数。

亮度和色度样本位置示例见图3。

图3 4:2:2 格式下亮度和色度样本位置示例

1.4 4:4:4 格式

对于4:4:4格式，Cb和Cr矩阵在水平和垂直方向的尺寸都和Y矩阵一样。如果图像两场的编码数据依次出现，则Y矩阵的行数应是偶数。

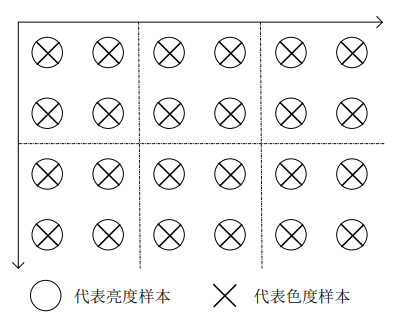

亮度和色度样本位置示例见图4。

图4 4:4:4 格式下亮度和色度样本位置示例
